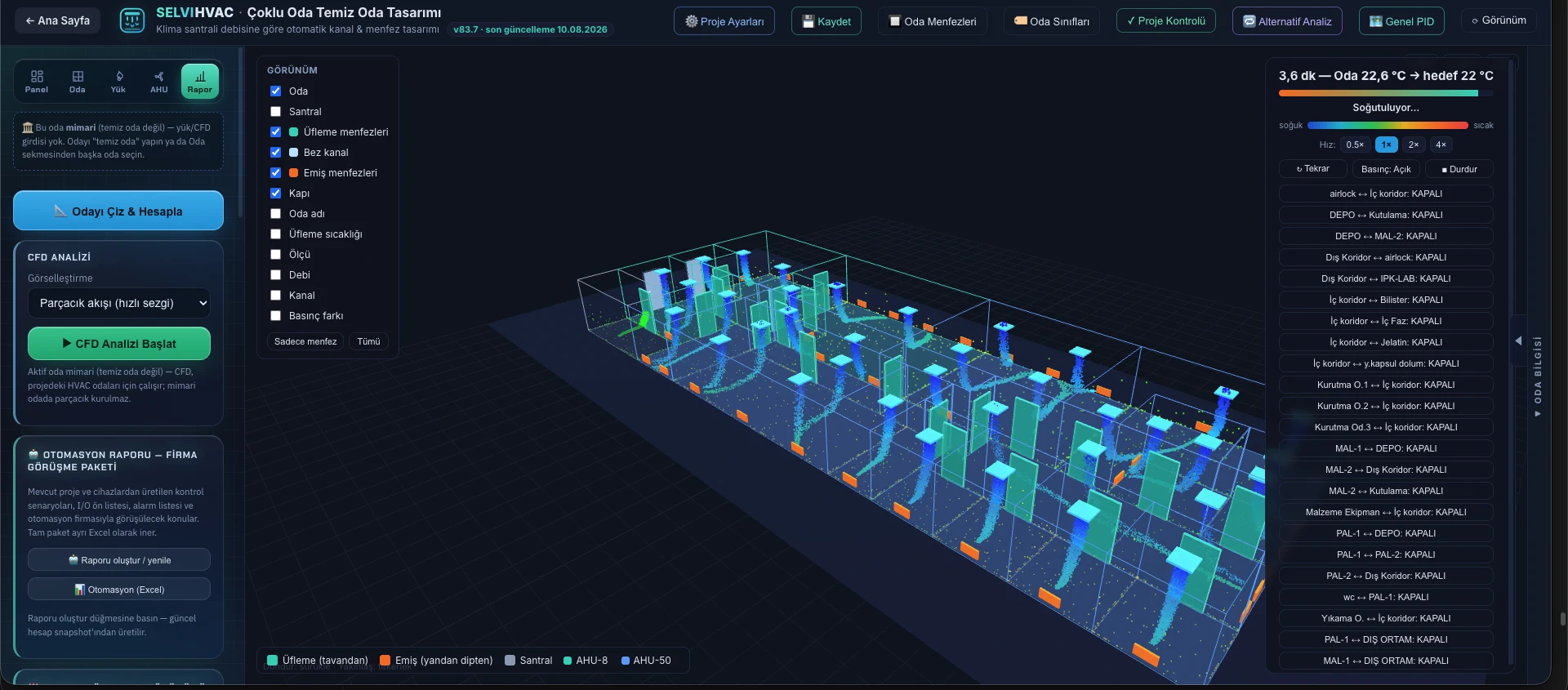

Çok Odalı CFD, Tarayıcıda
Odaları çiz, sınıf ve ACH ata, üfleme-emiş desenini gerçek zamanlı parçacık akışıyla değerlendir.
SELVI HVAC · Çoklu Oda Temiz Oda Tasarımı
İlaç ve GMP temiz oda tesisleri için çok odalı HVAC tasarımını tek akışta çözer: ısıl yükler, hava değişimi, basınç kaskadı, kapı sızıntı ağı, AHU psikrometrisi ve desikant kolu aynı hesap kimliğiyle üretilir — girdiden imzalı teslim paketine kadar.
Temiz Oda Hesapları Yazılımı, ilaç ve GMP temiz oda tesisleri için çok odalı HVAC tasarımını uçtan uca çözen bir mühendislik motorudur. Isıl yükler, hava değişim oranları (ACH), basınç kaskadı, kapı sızıntı ağı, klima santrali (AHU) psikrometrisi ve buharlı rejenerasyonlu desikant kolu birbirinden kopuk tablolarda değil, tek bir hesap kimliği altında birlikte çözülür. Böylece bir odanın sınıfı, hacmi ya da basıncı değiştiğinde; komşu kapı debileri, kaskad yönü ve santral yükü otomatik ve tutarlı biçimde güncellenir.
Yazılımın temelinde kısayol değil fizik vardır. Odalar arası her kapı bir orifis olarak modellenir ve sızıntı debisi Q = 0,827·A·√ΔP ile hesaplanır; kaskad, toparlanma süresi ve dış kapı 0 Pa yolu aynı ağda tutulur. Hava değişimi ve sınıf hedefleri ISO 14644 ve EU GMP Annex 1'e; psikrometrik seçimler ASHRAE Fundamentals'a dayanır. Donör/makyaj havası tam devre korunumuyla çözülür — kütle dengesi sentetik düzeltmelerle zorlanmaz. Mevcut bir santral varsa, saha verisiyle kapasite/rejim/iklim RERATE kıyası yapılır ve eksik veri açıkça "doğrulanamadı" olarak işaretlenir.
Sonuçta üretilen her belge aynı dondurulmuş hesap snapshot'ını ve SHA-256 kimliğini taşır: CAS Excel çalışma kitabı (hesap föyleri, cihaz listesi, basınç kaskadı, Genel PID, standartlar), PDF hesap ve psikrometrik rapor, saha onay/test formları, otomasyon Excel paketi ve borulama P&ID. Çıktılar 7 dilde alınabilir. Yazılım, üretici seçimi ve saha kanıtı olmadan asla "sipariş serbestisi" vermez — eksikler ve model sınırları çıktı üzerinde açıkça raporlanır. Bu sayede tasarım, ihaleden devreye almaya kadar izlenebilir ve savunulabilir kalır.
Odaları çiz, sınıf ve ACH ata, üfleme-emiş desenini gerçek zamanlı parçacık akışıyla değerlendir.

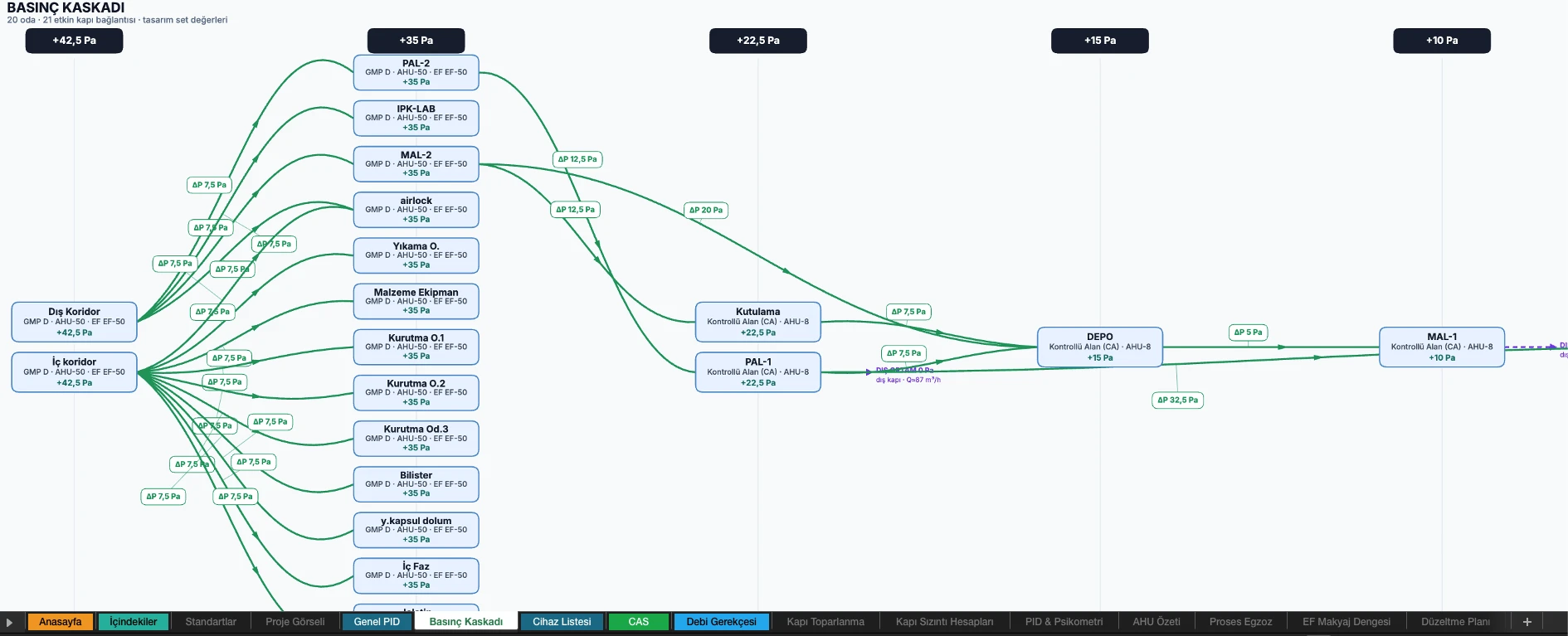

Gerçek bir projeden: 20 oda · 21 etkin kapı bağlantısı. Temiz oda daima kirliden yüksek basınçta — her kapıda ΔP ve akış yönü doğrulanır (GMP ihlal kontrolü).
Nasıl çözülür: Her kapı bir orifis olarak modellenir; sızıntı debisi Q = 0,827·A·√ΔP ile hesaplanır. Kaskad, toparlanma süresi ve dış kapı 0 Pa yolu aynı ağda tutulur — bir odanın basıncı değişince komşu ΔP'ler ve santral debisi eşzamanlı güncellenir. Temiz oda daima kirliden yüksek basınçta olacak şekilde yön kontrolü yapılır; ihlal varsa uyarı üretilir.

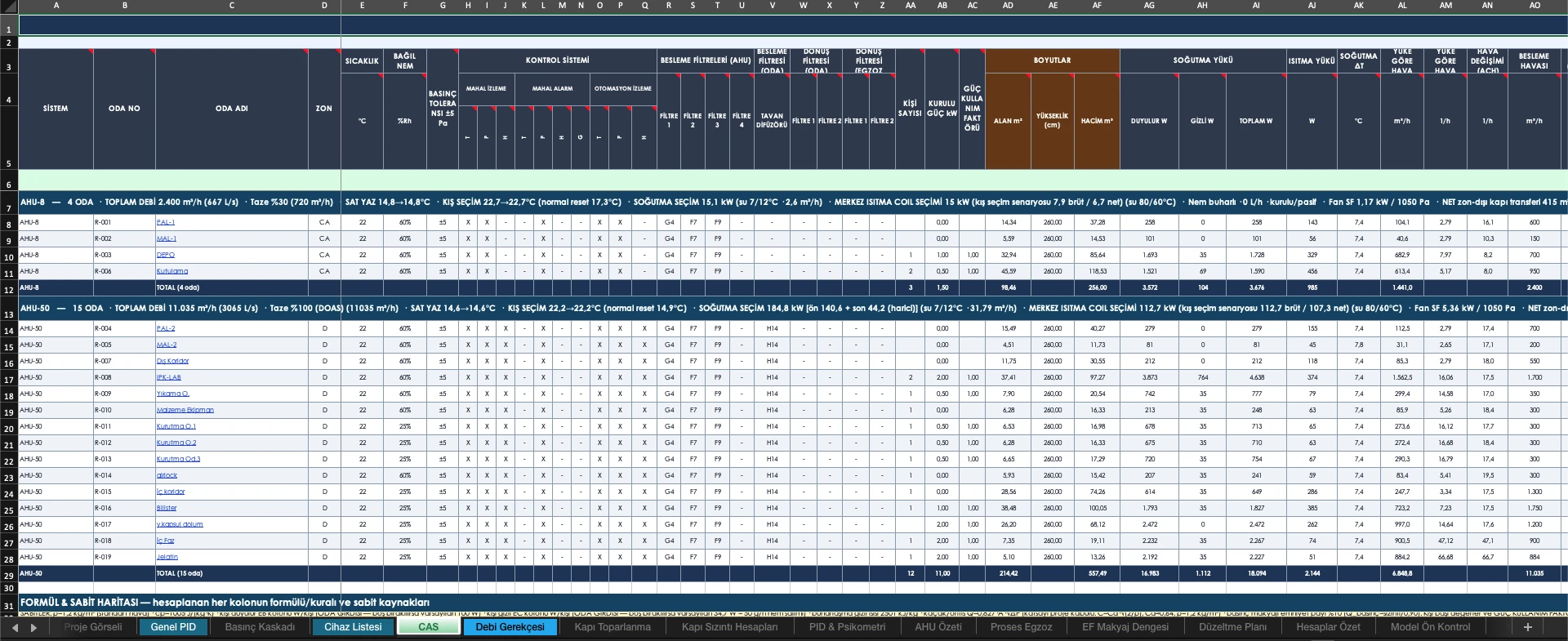

Her oda için sınıf, sıcaklık/nem, filtre kademeleri, boyutlar, yük ve ACH — AHU bazında toplam debilerle, formül haritası dahil.
Sentetik düzeltme yok — her sonuç izlenebilir bir denkleme dayanır.
Odalar arası her kapı orifis olarak çözülür; kaskad, toparlanma süresi ve dış kapı 0 Pa yolu tek ağda korunur.
ISO 14644 sınıfı ve GMP D–B hedefine göre ACH; partikül toparlanma ön kestirimi standart referanslarıyla.
Karışım, soğutma/ısıtma serpantinleri, reheat, ısı geri kazanım ve buharlı rejenerasyonlu desikant — yaz/kış ayrı taban.
Yalnız-egzoz mahaller ve transfer havası tam devre korunumuyla; kütle dengesi zorlanmaz, sentetik düzeltme yoktur.
Mahalleri planda çiz; ölçü, hacim ve kapı komşulukları otomatik çıkar.
ISO 14644 / GMP hedefi ata; ısıl yük ve taze hava hesaplanır.
Serpantin, reheat, ısı geri kazanım ve desikant kolu çözülür.
Kapı sızıntı ağı ve ΔP yönleri GMP ihlal kontrolüyle doğrulanır.
Parçacık akışıyla ölü bölge ve kısa devre 3B'de değerlendirilir.
CAS Excel, PID ve raporlar aynı kimlikle üretilir — imzaya hazır.
Kapı sızıntıları orifis fiziğiyle çözülür; kaskad, toparlanma süresi ve dış kapı 0 Pa yolu aynı ağdadır.
Karışım, serpantinler, reheat, ısı geri kazanım ve buharlı rejenerasyonlu desikant kolu — yaz/kış ayrı seçim tabanı.
Sınıf-ACH hedefleri, partikül toparlanma ön kestirimi ve saha ölçüm kalemleri standart referanslarıyla.
Yalnız-egzoz mahaller ve transfer havası tam devre korunumuyla; sentetik düzeltme yoktur.
Saha AHU verisiyle kapasite/rejim/iklim RERATE kıyası — eksik veri açıkça "doğrulanamadı" işaretlenir.
Kontrol senaryoları, I/O ve alarm listeleri; otomasyon firması görüşme dokümanı ayrı Excel.
Chiller + kazan + buhar P&ID (lejantlı) ve Genel PID tek hat şeması aynı kaynaktan.
Müşteri şartname kalemleri uygulama değerleriyle UYGUN / AYKIRI / MANUEL karşılaştırılır.
Erişim ve lisans için uygulamaya gidin ya da demo isteyin.
