Yeni kurulan bir ıslak borulu sprinkler sistemini ilk kez su ile doldurmak, sahada en çok hata yapılan devreye alma adımlarından biridir. Yanlış yapılan bir doldurma ve basınç ayarı; su koçu darbesiyle vana ve bağlantı parçalarını parçalayabilir, jokey pompayı ve ana pompayı gereksiz yere yıpratabilir. Bu rehber, sistemin nasıl güvenli doldurulacağını ve NFPA 20'nin "basınç şelalesi" mantığıyla pompa basınçlarının nasıl ayarlanacağını sahadan örnekle, bar ve mSS cinsinden anlatır.
Neden Kontrollü Doldurma ve Kesin Basınç Ayarı Şart?
Sistem doldurulduktan sonra basınç ayarlarının rastgele yapılması iki büyük riske yol açar:
- Gereksiz ana pompa çalışmaları: Ufak sızıntılarda ana yangın pompasının devreye girmesi motoru sürekli aç-kapa yaptırır, sistem ömrünü kısaltır.
- Su koçu darbesi: Yumuşatılmamış ani basınç dalgalanmaları boruları, vanaları ve alarm vana setini parçalayabilir.

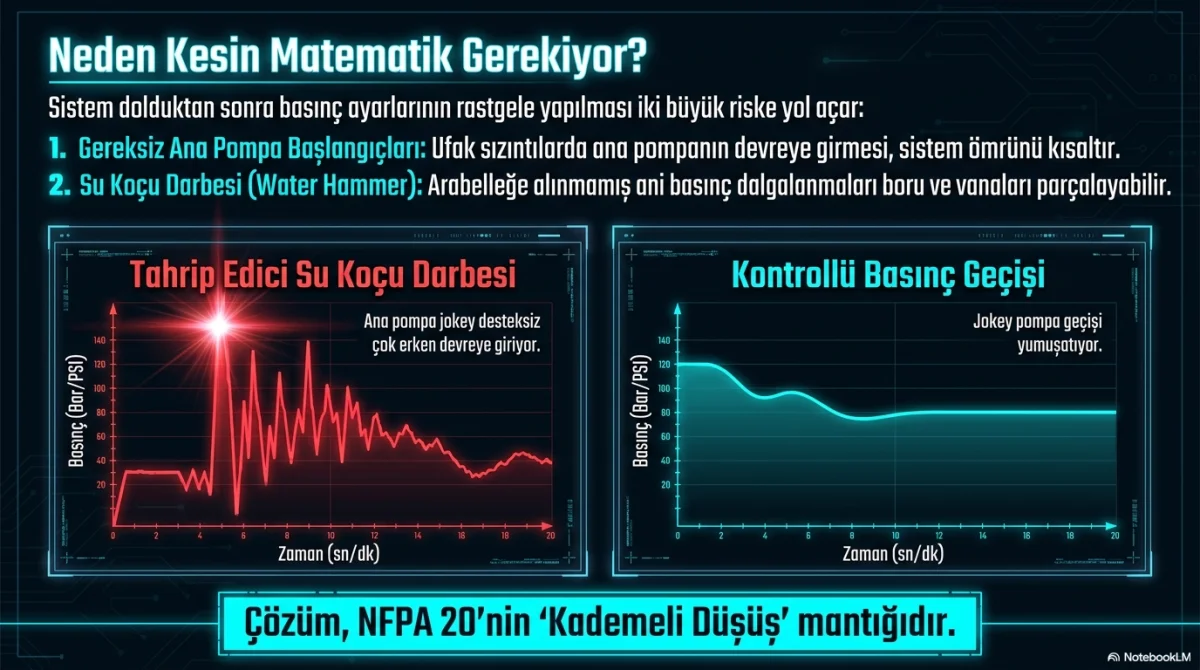

Çözüm, NFPA 20'nin en yüksek basınç noktasından aşağıya doğru inen sıralı "kademeli düşüş" (şelale) mantığıdır. Aşağıdaki grafik, kontrolsüz su koçu darbesi ile kontrollü basınç geçişi arasındaki farkı gösterir.
Adım Adım: Islak Sistem İlk Doldurma Prosedürü
Aşağıdaki sıra, hidrostatik testi geçmiş yeni bir ıslak borulu sistemin ilk çalıştırma öncesi güvenli doldurulması içindir.
1 Ön kontrolleri tamamlayın
Doldurmadan önce hidrostatik basınç testinin (NFPA 13 uyarınca 13,8 bar ≈ 141 mSS, yani 200 psi, 2 saat) tamamlandığını, tüm askı ve destek elemanlarının bağlı olduğunu, kesme vanalarının konumunu ve sistemin en yüksek noktalarındaki hava tahliye noktalarını (havalıkları) doğrulayın.
2 Ana kontrol vanasını yavaşça açın
Ana kesme vanasını (yükselen milli sürgülü vana ya da kelebek vana) tam açık konuma yavaş yavaş getirin. Ani açma, boş boru hattında su kütlesinin hızla ilerleyip vana ve bağlantı parçalarında su koçu darbesi yaratmasına yol açar.
3 Sistemi düşük debiyle doldurun ve havayı tahliye edin
Suyu kontrollü, düşük debiyle sisteme alın. Boru içindeki hava, en yüksek noktalardaki havalıklardan ya da gevşetilmiş uç tapaları ve test vanalarından atılmalıdır. Sıkışan hava, hem su koçu darbesini şiddetlendirir hem de korozyonu hızlandırır.
4 Sistemi tam basınca getirin ve sızıntı kontrolü yapın
Hava tamamen atıldıktan sonra sistemi jokey pompa ile çalışma basıncına yükseltin. Tüm bağlantıları, alarm vana setini ve dişli/manşonlu birleşimleri gözle ve manometreyle sızıntı açısından kontrol edin.
5 Basınç şelalesi ayarlarını panoya girin
Jokey pompa durma basıncı = Sıfır debi basıncı + En düşük emiş durgun basıncı; Jokey pompa çalışma basıncı = Jokey durma − 0,7 bar (≈ 7 mSS); Ana pompa çalışma basıncı = Jokey çalışma − 0,7 bar (NFPA 20 2025). Bu değerleri pompa kontrol panosuna girin ve sistem en yüksek basıncı sınırını (Sıfır debi basıncı + En yüksek emiş durgun basıncı) asla aşmayın.
6 Ana boşaltma vanası testiyle kademeleri doğrulayın
Ayarları girdikten sonra sistemi ana boşaltma vanasından kontrollü boşaltarak basıncı düşürün ve şelalenin sırayla çalıştığını fiziksel olarak doğrulayın: önce jokey pompa devreye girmeli, basınç ana pompa çalışma basıncına düştüğünde ana yangın pompası uyanmalıdır.
NFPA 20 Basınç Şelalesi: Temel Kural
Basınç ayarları bir tahmin oyunu değildir; en yüksek basınç noktasından aşağıya doğru inen sıralı bir şelale mantığıdır (Referans: NFPA 20 Ek A.14.2.6 ve Handbook yorumları). Sistemde iki pompa görev yapar:
- Jokey pompa (basınç tutma pompası): Sistemin bekçisi. Ufak sızıntıları telafi eder, ana pompayı korur.
- Ana yangın pompası: Sistemin gücü. Yalnızca gerçek bir yangın anında (sprinkler açıldığında) uyanmalıdır.
Kullanılan Terimler (Sahada Ne Anlama Gelir?)
| Bu yazıdaki terim | NFPA'daki karşılığı | Anlamı |
|---|---|---|
| Sıfır debi basıncı (kapalı vana basıncı) | Churn pressure / shutoff pressure | Pompanın basma vanası kapalıyken, yani hiç su vermezken ürettiği en yüksek basınç. Pompa eğrisinin sol ucundaki değerdir; pompa etiketinde çoğu zaman mSS olarak yazar. |
| Emiş durgun basıncı (statik emiş basıncı) | Static suction pressure | Pompa çalışmazken emiş tarafındaki basınç: şehir şebekesinden gelen basınç ya da depo su seviyesinin pompa eksenine göre yüksekliği (mSS). Gece/gündüz ve yaz/kış değişir; en düşük ve en yüksek değeri ayrı ayrı ölçün. |
| Jokey pompa durma / çalışma basıncı | Jockey stop / start | Jokey pompanın kapandığı üst basınç ve sızıntıyı telafi etmek için açıldığı alt basınç. |
| Ana pompa çalışma basıncı | Main pump start | Ana yangın pompasının kontrol panosundan otomatik devreye girdiği basınç. |
| Basınç sensörü / basınç anahtarı | Pressure transducer / pressure switch | Panonun basıncı okuduğu eleman: sürekli değer veren sensör ya da ayarlanan eşikte kontak veren anahtar (presostat). |
| Su koçu | Water hammer | Hızla hareket eden suyun aniden durdurulmasıyla oluşan basınç darbesi. |
Kademelerin Hesabı
Şelale, dört basınç seviyesinden oluşur ve her biri bir öncekinden türetilir:
| Kademe | Formül | Amaç |
|---|---|---|
| Sistem en yüksek basıncı | Sıfır debi basıncı + En yüksek emiş durgun basıncı | Tasarım sınırı — hiçbir vana/boru bu basınçta hasar görmemeli veya sızdırmamalı |
| Jokey pompa durma basıncı | Sıfır debi basıncı + En düşük emiş durgun basıncı | Sistem tam dolduğunda jokey görevini bitirir, bekleme moduna geçer |
| Jokey pompa çalışma basıncı | Jokey durma − en az 0,7 bar (≈ 7 mSS; NFPA: 10 psi) | Basınç bu seviyeye düşünce ufak sızıntı vardır; jokey uyanır |
| Ana pompa çalışma basıncı | Jokey çalışma − 0,7 bar (≈ 7 mSS; 2025 kuralı) | Basınç buraya kadar düştüyse jokeyin gücü yetmiyordur — yangın var! |
Hesaplar daima en kötü senaryoya göre yapılmalıdır: jokey durma basıncı için emişin en düşük, sistem en yüksek basıncı için emişin en yüksek değeri alınır.
Kural Değişimi: Ana Pompa Çalışma Farkı (2022 → 2025)
NFPA 20, ana pompa çalışma basıncı için jokey çalışma basıncından çıkarılacak farkı 2025 baskısında güncelledi:
| Baskı | Kural | Değerlendirme |
|---|---|---|
| NFPA 20 — 2022 | Ana pompa çalışma = Jokey çalışma − 0,34 bar (≈ 3,5 mSS; 5 psi) | Dar tampon; eski veya hassasiyeti düşük sensörlerde "yanlış alarmlara" ve ana pompanın gereksiz devreye girmesine yol açabiliyordu |
| NFPA 20 — 2025 (güncel) | Ana pompa çalışma = Jokey çalışma − 0,7 bar (≈ 7 mSS; 10 psi) | Daha geniş tampon; jokeye sistemi toparlaması için zaman tanır, su koçu riskini en aza indirir, kararlılığı artırır |
Birden Fazla Ana Pompanın Kademelendirilmesi
Tesiste birden fazla ana yangın pompası varsa, hepsinin aynı anda devreye girmesi aşırı akım çekimi ve büyük su koçu yaratır. NFPA 20 Ek A.14.2.6(c) pompaların sırayla uyanmasını şart koşar — her ek pompa için 0,7 bar (≈ 7 mSS) basamaklı düşüş:
- 1. Ana pompa: Jokey çalışma − 0,7 bar
- 2. Ana pompa: 1. Ana pompa çalışma − 0,7 bar
- 3. Ana pompa: 2. Ana pompa çalışma − 0,7 bar
Örnek Saha Hesabı (bar ve mSS)
Türkiye'de tipik bir sistem: depodan emen 3.000 L/dk'lık pompa, pompa etiketinde sıfır debi basıncı mSS olarak yazıyor. NFPA formüllerini bu sisteme uygulayalım:
| Veri | bar | mSS |
|---|---|---|
| Emiş durgun basıncı — en düşük (depo alt seviyesi) | 0,2 bar | 2 mSS |
| Emiş durgun basıncı — en yüksek (depo dolu) | 0,5 bar | 5 mSS |
| Pompa anma değeri | 3.000 L/dk @ 8,0 bar (≈ 82 mSS) | |
| Pompa sıfır debi basıncı (eğrinin sol ucu) | 9,5 bar | 97 mSS |
Bu verilerle kademeler:
- Sistem en yüksek basıncı = 9,5 + 0,5 = 10,0 bar (≈ 102 mSS) — tesisatın hiçbir noktası bu basınçta hasar görmemeli
- Jokey pompa durma = 9,5 + 0,2 = 9,7 bar (≈ 99 mSS)
- Jokey pompa çalışma = 9,7 − 0,7 = 9,0 bar (≈ 92 mSS)
- Ana pompa çalışma (2025) = 9,0 − 0,7 = 8,3 bar (≈ 85 mSS) — 2022 kuralıyla 8,7 bar (≈ 89 mSS) olurdu

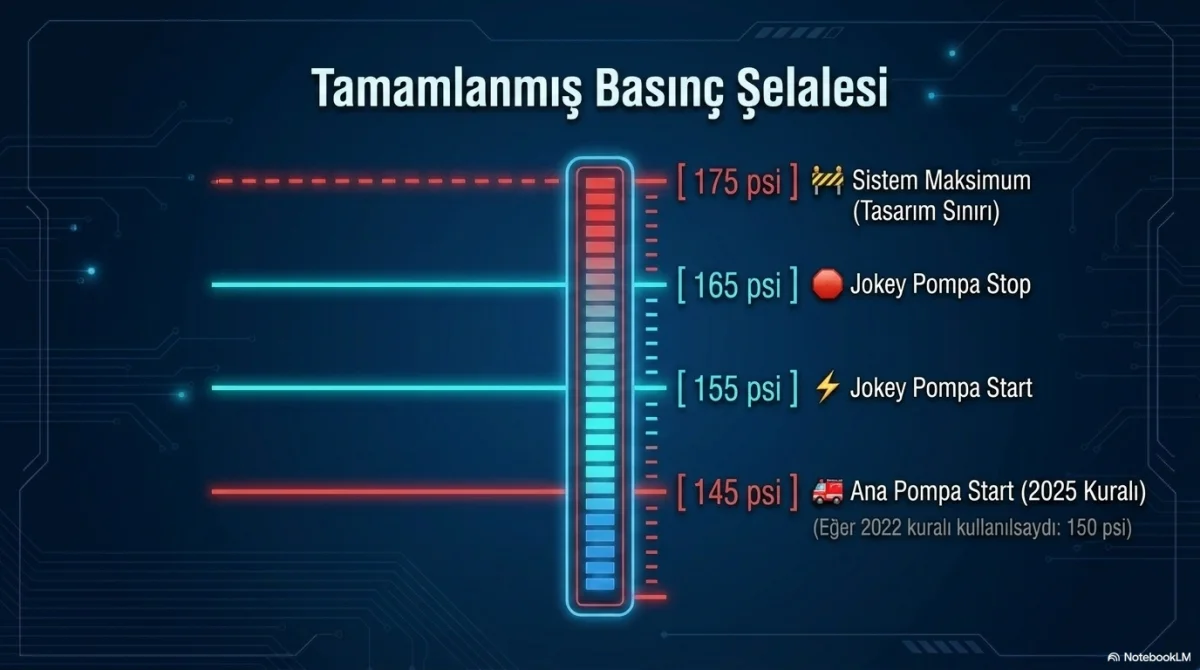

Aynı hesabı şehir şebekesinden emen bir pompa için de yapalım; NFPA Handbook'taki klasik örneğin metrik karşılığı:
| Veri | bar | mSS | psi (NFPA örneği) |
|---|---|---|---|
| Şebeke — en düşük emiş durgun basıncı | 3,45 bar | 35 mSS | 50 psi |
| Şebeke — en yüksek emiş durgun basıncı | 4,14 bar | 42 mSS | 60 psi |
| Pompa anma değeri | 3.785 L/dk @ 6,9 bar (1000 gpm @ 100 psi) | ||
| Pompa sıfır debi basıncı | 7,93 bar | 81 mSS | 115 psi |
- Sistem en yüksek basıncı = 7,93 + 4,14 = 12,1 bar (≈ 123 mSS; 175 psi)
- Jokey pompa durma = 7,93 + 3,45 = 11,4 bar (≈ 116 mSS; 165 psi)

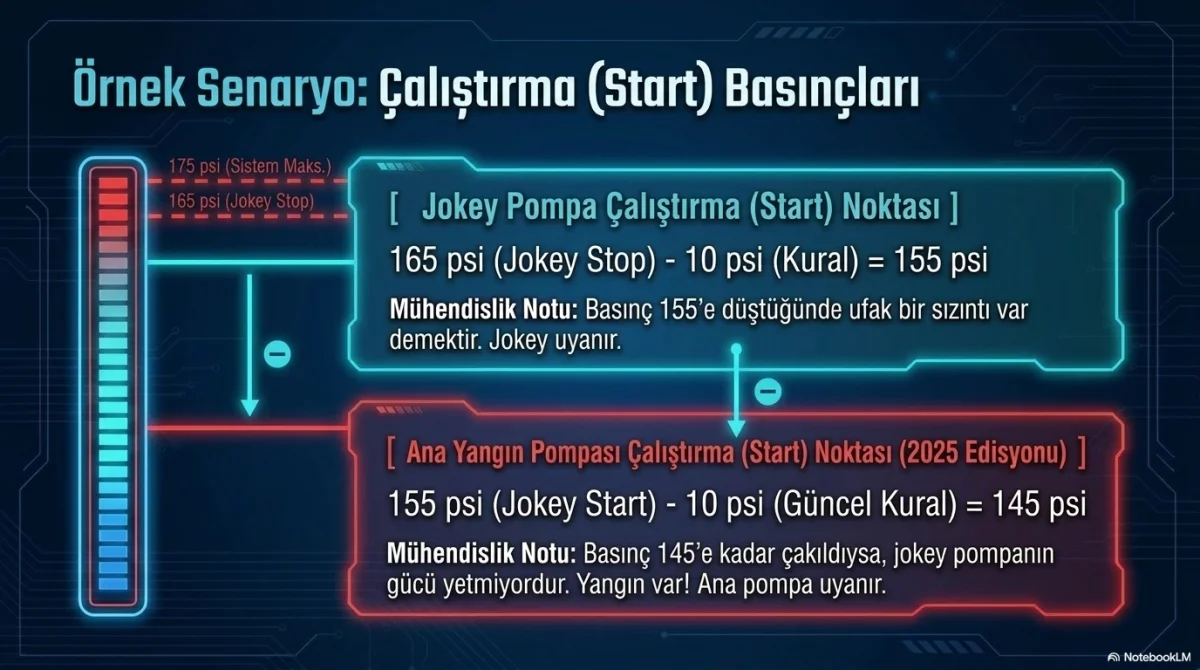

- Jokey pompa çalışma = 11,4 − 0,7 = 10,7 bar (≈ 109 mSS; 155 psi)
- Ana pompa çalışma (2025) = 10,7 − 0,7 = 10,0 bar (≈ 102 mSS; 145 psi) — 2022 kuralıyla 10,3 bar (150 psi) olurdu

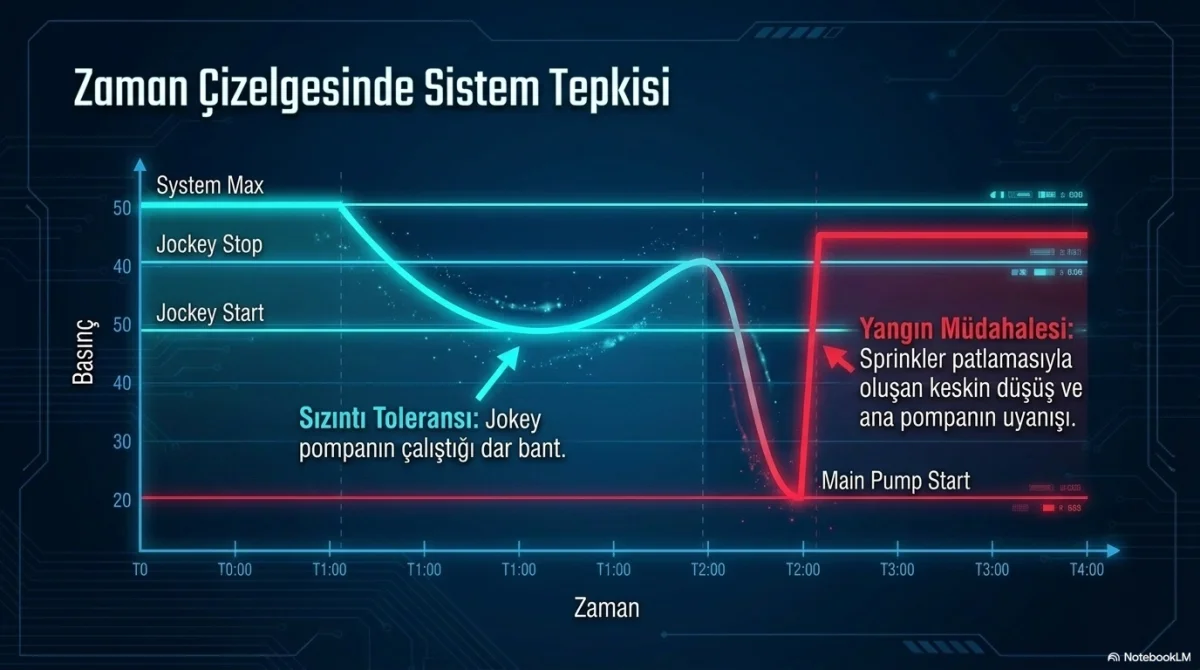

Zaman Çizelgesinde Sistem Tepkisi
Doğru ayarlanmış bir sistemde basınç, jokey pompanın çalıştığı dar "sızıntı toleransı" bandında gezinir. Bir sprinkler açıldığında basınç keskin biçimde düşer ve ana pompa uyanır:
Ana Pompa Durdurma Kuralı
Yangın pompaları, sıfır debi basıncına ulaştığında otomatik olarak durmamalıdır. NFPA 20'nin ana felsefesi pompanın elle durdurulmasıdır:
- Elle durdurma (tercih edilen): İtfaiye veya yetkili personel yangının tamamen söndüğünden emin olduktan sonra pompayı kontrol panosu üzerinden kapatır (NFPA 20 §10.5.4.1 elektrikli / §12.7.5.2 dizel).
- Otomatik durdurma (alternatif): Yalnızca yetkililerce onaylanırsa kullanılır ve zamanlayıcı sınırları kesinlikle uygulanır — elektrikli pompalar en az 10 dakika, dizel pompalar en az 30 dakika çalışma süresi.
Devreye Alma ve Sahada Dikkat Edilecek Hususlar
- Basınç sensörü ve basınç anahtarı kalibrasyonu: Panonun okuduğu değerin doğru olduğundan emin olmak için kalibre edilmiş bir test manometresini sensör hattına bağlayıp karşılaştırın. 0,3 bar (≈ 3 mSS) sapma bile 0,7 bar'lık kademeyi yarıya indirir.
- Emiş basıncı dalgalanmaları: Şehir şebekesindeki gece/gündüz veya yaz/kış durgun basınç farklarını, depolu sistemde ise en düşük ve en yüksek su seviyesini mutlaka ölçün; hesaplar en kötü senaryoya göre yapılmalıdır.
- Gerçek test: Ayarları girdikten sonra sistemi ana boşaltma vanasından boşaltarak şelale mantığının sırayla (jokey → ana pompa) çalıştığını fiziksel olarak doğrulayın; her pompanın devreye girdiği basıncı manometreden okuyup tutanağa yazın.
- Etiketleme: Ayarlanan dört kademeyi bar ve mSS olarak pompa panosunun üstüne yazın; bakım ekibi psi tablosunu her seferinde çevirmek zorunda kalmasın.
Özet: Matematiğe Güvenin, Şelaleyi Koruyun
- Sıralamayı bozmayın: Sistem en yüksek basıncı > Jokey durma > Jokey çalışma > Ana pompa çalışma.
- En az 0,7 bar (≈ 7 mSS) fark kuralı (2025 baskısı), gereksiz yıpranmayı ve su koçu darbesini önleyen en kritik tamponunuzdur.
- Ana pompa bir kez uyandığında, elle kapatılana veya belirlenen uzun süreler dolana kadar işini yapmasına izin verin.
- Doldurmayı daima yavaş yapın ve havayı en yüksek noktalardaki havalıklardan tahliye edin.
Sık Sorulan Sorular
Islak borulu sprinkler sistemi ilk çalıştırmadan önce neden yavaş doldurulur?
Boş boru hattı hızlı doldurulursa, ilerleyen su kütlesi sıkışan havayı ve kapalı uçları ani basınç dalgasıyla (su koçu) zorlar; bu, bağlantı parçalarını, vanaları ve alarm vana setini parçalayabilir. Yavaş doldurma ve havanın en yüksek noktalardan tahliyesi bu darbeyi önler.
Sprinkler sisteminde sıkışan hava neden tahliye edilmelidir?
Sıkışan hava iki soruna yol açar: (1) su koçu darbesinin şiddetini artırır çünkü hava yastığı ani sıkışıp genleşir; (2) ıslak sistemde su ile temas eden hava, boru iç yüzeyinde korozyonu hızlandırır. Bu nedenle sistem en yüksek noktalardaki havalıklardan havası atılarak doldurulur.
Jokey pompa durma basıncı nasıl hesaplanır?
Jokey pompa durma basıncı = Pompanın sıfır debi basıncı + En düşük emiş durgun basıncı. Sıfır debi basıncı, pompanın hiç su vermezken (kapalı vanaya karşı) ürettiği en yüksek basınçtır; en düşük emiş durgun basıncı ise su kaynağından gelen en düşük basınçtır. Örnek: 9,5 bar sıfır debi basıncı + 0,2 bar emiş = 9,7 bar (≈ 99 mSS). NFPA örneğinde: 115 psi + 50 psi = 165 psi (≈ 11,4 bar).
NFPA 20'de ana yangın pompası çalışma basıncı 2022 ile 2025 arasında nasıl değişti?
2022 baskısında ana pompa çalışma noktası jokey çalışma − 5 psi (0,34 bar ≈ 3,5 mSS) idi. 2025 baskısı bunu jokey çalışma − 10 psi (0,7 bar ≈ 7 mSS) olarak güncelledi. Daha geniş tampon, jokey pompaya sistemi toparlaması için zaman tanır, su koçu riskini düşürür ve gereksiz ana pompa çalışmalarını önler.
Basınç şelalesinde sıralama neden bozulmamalı?
Doğru sıra Sistem en yüksek basıncı > Jokey durma > Jokey çalışma > Ana pompa çalışma şeklindedir. Bu sıra bozulursa (örneğin ana pompa çalışma basıncı jokey çalışma basıncına çok yakınsa) küçük sızıntılarda ana pompa gereksiz devreye girer, motor sürekli aç-kapa yapar ve su koçu oluşur. Her kademe arası en az 0,7 bar (≈ 7 mSS) fark korunmalıdır.
Birden fazla ana yangın pompası varsa çalışma basınçları nasıl kademelendirilir?
NFPA 20 Ek A.14.2.6(c) uyarınca pompalar sırayla uyanmalıdır: 1. Ana pompa = Jokey çalışma − 0,7 bar, 2. Ana pompa = 1. Ana pompa çalışma − 0,7 bar, 3. Ana pompa = 2. Ana pompa çalışma − 0,7 bar. Her ek pompa için 0,7 bar (≈ 7 mSS) basamaklı düşüş uygulanır; böylece hepsinin aynı anda devreye girip aşırı akım ve büyük su koçu yaratması önlenir.
Ana yangın pompası sıfır debi basıncına ulaşınca otomatik durmalı mı?
Hayır. NFPA 20 felsefesi ana pompanın elle durdurulmasıdır (NFPA 20 §10.5.4.1 elektrikli / §12.7.5.2 dizel). Pompa, yetkili personel yangının tamamen söndüğünden emin olduktan sonra kontrol panosundan kapatılır. Otomatik durdurma yalnızca yetkili onayıyla ve zamanlayıcı sınırlarıyla kullanılır: elektrikli pompa en az 10 dakika, dizel pompa en az 30 dakika çalışma süresi.
Pompa etiketinde mSS yazıyor, NFPA psi istiyor — nasıl çeviririm?
1 bar ≈ 10,2 mSS ≈ 14,5 psi. Sıfır debi basıncı 97 mSS olan bir pompa 9,5 bar ≈ 138 psi üretir. NFPA'nın 10 psi kademesi 0,69 bar ≈ 7 mSS'dir; sahada 0,7 bar (7 mSS) olarak uygulanır. Deponun su seviyesi pompa ekseninden 2 m yukarıdaysa emiş durgun basıncı 2 mSS ≈ 0,2 bar'dır.
