NFPA 10 Portatif Yangın Tüpü: Sınıflar, Derecelendirme, Yerleşim, Bakım

Yangının ilk 2 dakikası kritiktir. Sprinkler henüz açılmadan, itfaiye daha yoldayken küçük bir alevi kesmenin tek yolu el altındaki portatif yangın tüpü. NFPA 10; hangi tipin nereye, hangi kapasitede konacağını ve nasıl bakılacağını adım adım anlatan standart. Bu yazıda sahada karşılaşılan gerçek sorular NFPA 10 cümleleriyle birleştirildi.

Yangın Sınıfları

• Sınıf A (Class A): Kağıt, ahşap, tekstil. Su veya ABC kuru toz.
• Sınıf B (Class B): Sıvı yakıtlar (benzin, solvent, yağ). CO₂, BC toz, AFFF köpük.
• Sınıf C (Class C): Enerjili elektrik ekipmanı. CO₂, ABC toz; su kesinlikle yasak.
• Sınıf D (Class D): Metal yangınları (magnezyum, lityum). Özel kuru toz (dry powder) şart.
• Sınıf K (Class K): Bitkisel yağlar, mutfak yangını. Islak kimyasal (wet chemical) tüp.

Derecelendirme (Rating) Sistemi

Tüpün etiketinde gördüğün derecelendirme (örn. "4A:80B:C") her sınıf için kapasiteyi söyler:

• A derecesi: Sınıf A kapasitesi; 1A, standart bir odun istifi yangınını söndürebilecek tüp demektir.
• B derecesi: Sınıf B için söndürülebilecek yüzey alanı (m² / ft²). 80B, yaklaşık 7,4 m² (80 ft²) sıvı yakıt yangınına karşılık gelir.
• C derecesi: Elektrik iletkenliği testinden geçtiğini, enerjili ekipmana karşı güvenli (non-conductive) olduğunu gösterir.

Tipik ofis koridoru için genelde 4A:80B:C dereceli, 6 kg ABC toz tüp önerilir.

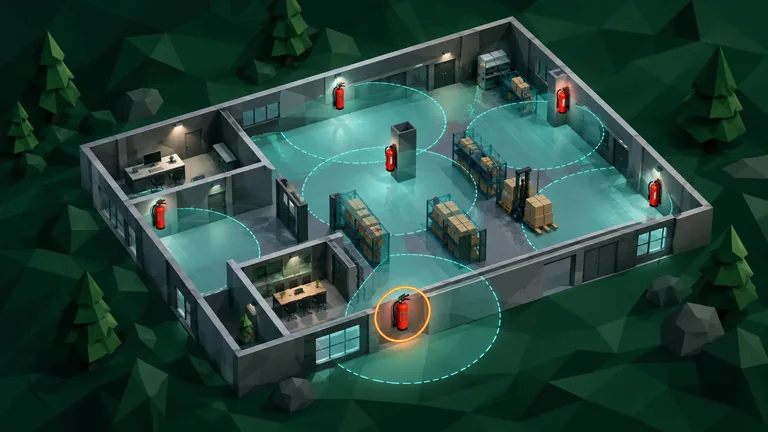

Yürüme Mesafesi (Travel Distance)

NFPA 10, binanın herhangi bir noktasından en yakın tüpe yürüme mesafesini (travel distance) sınırlar:

• Sınıf A, hafif tehlike: 23 m (75 ft)
• Sınıf A, olağan tehlike: 23 m (75 ft)
• Sınıf A, yüksek tehlike: 15 m (50 ft)
• Sınıf B: sıvı yakıt deposunda 15 m (50 ft), fritöz/proses hattında 9 m (30 ft)
• Sınıf K: 9 m (30 ft)

Yerleştirme Kuralları

• Tüp görünür ve engelsiz erişilebilir bir noktada olacak; dolap arkasına, perde ardına sıkıştırılmayacak.
• 18 kg (40 lb) altındaki tüplerde askı kolu yerden en fazla 1,5 m (5 ft) yukarıda.
• 18 kg (40 lb) üzerindeki ağır tüplerde askı kolu en fazla 1,07 m (3,5 ft) yükseklikte.
• Çıkış kapılarına yakın asılır; hem kaçarken önünden geçmek hem de uzaktan görebilmek için ideal nokta.
• Sahada tüp çoğunlukla yangın alarm panosunun yanına konur; bu doğru bir refleks olarak görülür.

Bakım Sıklığı

• Aylık görsel kontrol: Manometre yeşilde mi, mühür sağlam mı, tüpte pas/darbe izi var mı? Sertifikalı olmayan bina personeli de yapabilir; önemli olan kaydı tutulmuş olması.
• Yıllık bakım: Sertifikalı servis gelir, dış muayene ve iç kontrolü yapar, etiketi günceller.
• 6 yıllık bakım: Tüp tamamen açılır, tozu değişir, iç yüzeyde korozyon var mı kontrol edilir.
• Hidrostatik test: Tüp tipine göre 5 veya 12 yılda bir basınç testine tabi tutulur; geçemeyen tüp servis dışına alınır.

Türkiye'de Yaygın Sorunlar

1. Süresi dolmuş tüp: 6 veya 12 yıllık bakım tarihi çoktan geçmiş tüpler duvarda asılı duruyor, kimse etikete bakmıyor.
2. Manometre kırmızı bölgede: Aylık kontrol yapılmadığı için basıncın düştüğü yıllarca fark edilmiyor.
3. Erişilemez konum: Masanın arkasında, klasör yığınının ardında, kilitli dolap içinde duran tüpler.
4. Denetim tüpleri: Sadece yangın denetiminden önce getirilip denetim bitince depoya kaldırılan tüpler; belki en sinir bozucu hata budur.

Sonuç

Yangın tüpü binadaki en ucuz koruma ekipmanı ama doğru kullanıldığında hayat kurtarıyor. Sınıfa uygun tipi seçmek, yürüme mesafesine dikkat ederek yerleştirmek ve aylık kontrolü disipline bağlamak ilk 2 dakikada kritik fark yaratır. NFPA 10 sahada ciddiyetle uygulanırsa restoran yangınlarının büyük kısmı mutfaktan çıkmadan söndürülebilir.
