Sprinklerin püskürtme (discharge) düzeninin doğru gelişmesi; gövde, nozul ve deflektörün etrafındaki serbest alana bağlıdır. NFPA 13'ün 10.2.8 maddesi, standart sarkık ve dik sprey sprinklerin altında ve yanında ne kadar boşluk bulunması gerektiğini oldukça net anlatıyor. Kiriş, HVAC kanalı, boru hattı, aydınlatma armatürü, sarkan dekoratif elemanlar — hepsi püskürtme düzenini bozar ve yangın anında suyun ulaşmadığı kuru bir bölge doğurur. Sahada projeler incelenirken görülen hataların büyük kısmı bu bölümden çıkıyor.
Kiriş Kuralı (Beam Rule)

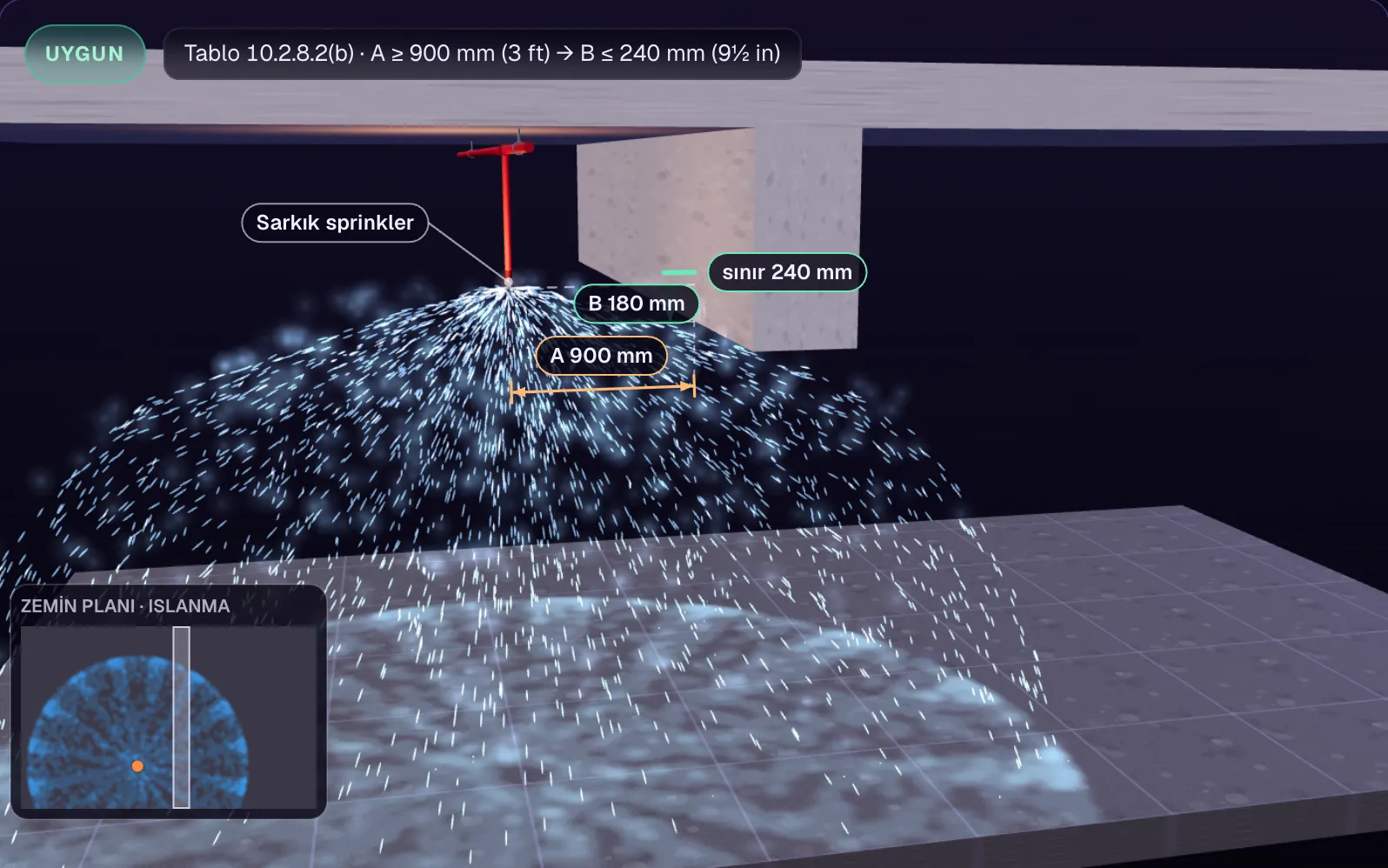

Tepesi deflektör seviyesinde veya daha yukarıda olan engeller (kiriş, kanal) için NFPA 13 madde 10.2.8.2 ve Tablo 10.2.8.2(a)/(b) geçerli. Tablo, sprinklerin engelin yan yüzüne yatay mesafesi (A) arttıkça deflektörün engelin alt kenarından en fazla ne kadar yukarıda kalabileceğini (B) veriyor:
| Sprinklerden engelin yan yüzüne yatay mesafe (A) | Deflektörün engel alt kenarından en fazla yüksekliği (B) |
|---|---|
| 300 mm'den az (1 ft'ten az) | 0: deflektör engelin alt kenarının üstünde olamaz |
| 300 mm (1 ft) ve üzeri | en fazla 65 mm (2½ in) |
| 450 mm (1½ ft) ve üzeri | en fazla 90 mm (3½ in) |
| 600 mm (2 ft) ve üzeri | en fazla 140 mm (5½ in) |
| 750 mm (2½ ft) ve üzeri | en fazla 190 mm (7½ in) |
| 900 mm (3 ft) ve üzeri | en fazla 240 mm (9½ in) |
| 1100 mm (3½ ft) ve üzeri | en fazla 300 mm (12 in) |
| 1200 mm (4 ft) ve üzeri | en fazla 350 mm (14 in) |
| 1400 mm (4½ ft) ve üzeri | en fazla 420 mm (16½ in) |
| 1500 mm (5 ft) ve üzeri | en fazla 450 mm (18 in) |
| 1700 mm (5½ ft) ve üzeri | en fazla 510 mm (20 in) |
| 1800 mm (6 ft) ve üzeri | en fazla 600 mm (24 in) |
| 2000 mm (6½ ft) ve üzeri | en fazla 750 mm (30 in) |
| 2100 mm (7 ft) ve üzeri | en fazla 875 mm (35 in) |
Milimetre değerleri Tablo 10.2.8.2(b)'den, ft ve inç değerleri Tablo 10.2.8.2(a)'dan alındı. NFPA iki tabloyu ayrı yayımlar, metrik değerler birebir birim çevirisi değildir. Her satır kendi mesafesinden bir sonraki satırın mesafesine kadar geçerlidir.
Sahadaki pratik okuması şu: sprinkleri kirişe yaklaştırıyorsan deflektörü kiriş alt kenarına kadar indirmen gerekir; kirişten uzaklaştıkça deflektörün kiriş alt kenarının üstünde kalmasına izin var. Tabloya uymayan yerleşimde kirişin gölgesinde kalan bölge kuru kalır.
Üç Kat Kuralı (Three Times Rule)

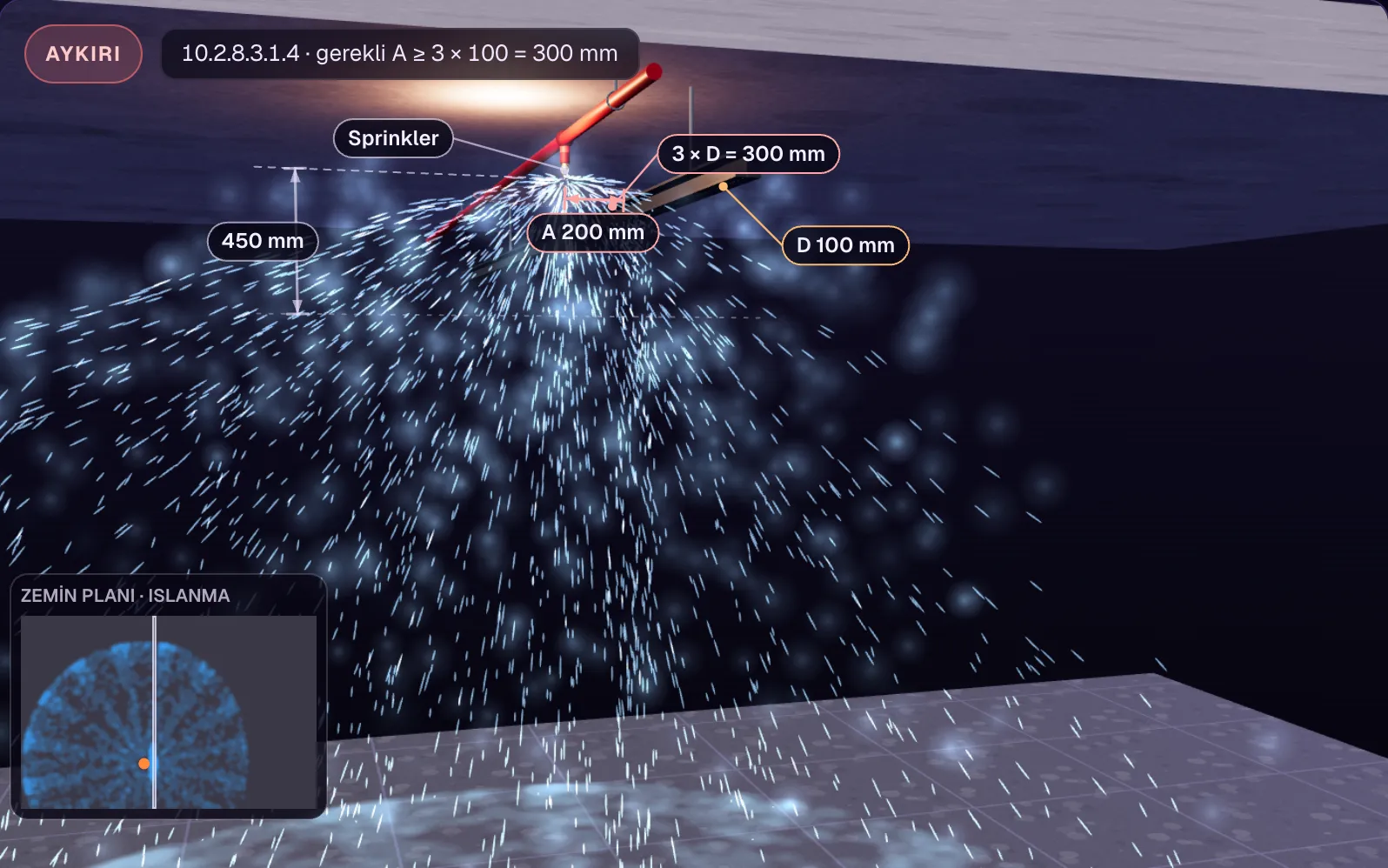

Deflektörün altında kalan engeller için pratikte en çok işe yarayan kural bu (madde 10.2.8.3.1.4). Sprinkler ile engel arasındaki yatay mesafe, engelin en büyük boyutunun en az 3 katı olmalı. 10 cm genişliğinde bir engel varsa sprinkler en az 30 cm ötede duracak. İki önemli sınır var: istenen serbest mesafe en fazla 600 mm (24 in) ile sınırlı ve bu üst sınır kolon gibi düşey engellere uygulanmaz. Mesafe sağlanamıyorsa sprinkleri yeniden konumlandırmak ya da ek sprinkler eklemek gerekir.
Kural yapı elemanları, borular, kolonlar ve armatürler için yazılmış; ancak Hafif ve Orta Tehlike sınıflarında yalnız yapısal elemanlar dikkate alınır (10.2.8.3.1.5). Ekstra Tehlike ve depolama alanlarında HVAC kanalı, kablo tavası, aydınlatma armatürü ve proses borusu da hesaba girer.
Bu kural, deflektörün en fazla 450 mm (18 in) altına kadar uzanan ve püskürmenin gelişmesini engelleyen engeller içindir (10.2.8.3.1.1). Daha aşağıda kalıp suyun korunan alana ulaşmasını kesen engeller 9.5.5.3'e tabidir.
Muafiyetler ve 1,2 m Eşiği
NFPA 13'te "30 cm'den ince engeller dikkate alınmaz" diye genel bir muafiyet yok. Muafiyetler çok daha dar tanımlı: üç kat kuralı, çapı 80 mm'den (3 in) küçük sprinkler tesisatı borularına uygulanmaz (10.2.8.3.1.9); çapı 1,5 m'den (60 in) küçük ve planda en az %50 açık tavan vantilatörleri dikkate alınmaz (10.2.8.3.1.11). Öte yandan 1,2 m'den (4 ft) geniş sabit engellerin — geniş HVAC kanalı, kablo tavası grubu, ızgara platform — altına ek sprinkler konması zorunlu (10.2.8.2 ve 9.5.5.3.2.1). Bu ek sprinkler engelin altına ya da dış kenarından en fazla 75 mm (3 in) uzağa konur (9.5.5.3.4.1). Sahada "nasılsa küçük bir şey" deyip geçilen engelleri ölçmeden karar vermemek lazım.
Aydınlatma Armatürleri
Tavandan sarkan aydınlatmalar, engel durumlarının en çok atlandığı kalem. Hafif ve Orta Tehlike sınıflarında armatürler üç kat kuralına girmez; ama deflektör seviyesine uzanan bir armatür için kiriş kuralı tablosu yine geçerli. Ekstra Tehlike ve depolama alanlarında üç kat kuralı uygulanır: 15 cm çapındaki bir sarkık armatür için 45 cm yatay mesafe yeterli; 60 cm genişliğindeki bir armatürde hesap 1,8 m verse de istenen mesafe 600 mm ile sınırlı.
Sahadan Örnekler
- AVM mağazası asma tavan: HVAC difüzörleri ve kanalları çoğu zaman sprinklerin tam önüne denk geliyor. Deflektör seviyesindeki bir kanal için sprinkler Tablo 10.2.8.2'ye göre konumlandırılmalı; kanal 1,2 m'den genişse altına ek sprinkler şart. Bu kararları elektrik ve havalandırma projesine en baştan dikte etmezsen sahada revizyon kaçınılmaz oluyor.
- Otel lobisi: 1,5 m çapındaki sabit dekoratif avizeler neredeyse her projede çıkıyor. 1,2 m eşiğini aştıkları için altlarına ek sprinkler planlamak gerekir; mimar bunu geç duyduğunda sıkıntı çıkıyor.
- Kapalı otopark: 40 cm genişliğindeki kablo tavaları için üç kat kuralı 1,2 m hesaplar, ama istenen mesafe en fazla 60 cm'dir; üstelik Orta Tehlike sınıfındaki otoparkta üç kat kuralı yalnız yapısal elemanlara uygulanır. Tava deflektör seviyesindeyse kiriş kuralı tablosu, 1,2 m'den genişse altına sprinkler kuralı devreye girer. Bu ayrımları yapmadan yerleşim yapmak sahayı farkında olmadan standart dışı bırakıyor.
- Depo rafları: Raf içi (in-rack) sprinkler kullanılan depolarda engel kuralları çok daha sıkı işliyor. Raf konstrüksiyonunun ve ara levhaların püskürtme düzenini kesmediğinden emin olmadan yerleşimi kesinleştirme.
Sonuç
Engel (obstruction) kuralları NFPA 13'te en sık ihlal edilen ama aslında en kolay düzeltilebilen bölüm. Tasarım aşamasında HVAC ve elektrik koordinasyonu düzgün yürütülürse sorunların büyük kısmı kaynağında çözülür. Sahada kontrol yaparken özellikle asma tavan boşluklarına ve mekanik kat koridorlarına dikkat etmek gerek — su dağılımının bozulduğu nokta hep oralardan çıkıyor.
Sık Sorulan Sorular
NFPA 13 üç kat kuralı (three times rule) nedir?
NFPA 13 madde 10.2.8.3.1.4'e göre sprinkler ile engel arasındaki yatay mesafe, engelin en büyük boyutunun en az 3 katı olmalıdır; ancak istenen serbest mesafe en fazla 600 mm (24 in) ile sınırlıdır ve bu üst sınır kolon gibi düşey engellere uygulanmaz. Örneğin 10 cm genişliğindeki bir engel için sprinkler en az 30 cm uzakta olmalıdır. Hafif ve Orta Tehlike sınıflarında bu kuralda yalnız yapısal elemanlar dikkate alınır (10.2.8.3.1.5).
Hangi engeller engel (obstruction) hesabında dikkate alınmaz?
NFPA 13'te "30 cm'den ince engeller dikkate alınmaz" diye genel bir muafiyet yoktur. Üç kat kuralı, çapı 80 mm'den (3 in) küçük sprinkler tesisatı borularına uygulanmaz (10.2.8.3.1.9); çapı 1,5 m'den küçük ve planda en az %50 açık tavan vantilatörleri dikkate alınmaz (10.2.8.3.1.11). Buna karşılık 1,2 m'den (4 ft) geniş sabit engellerin altına ek sprinkler konması zorunludur.
Kiriş kuralına göre sprinkler deflektörü kirişe göre nerede olmalı?
NFPA 13 Tablo 10.2.8.2(a)/(b), sprinklerin kirişe yatay mesafesi arttıkça deflektörün kiriş alt kenarından ne kadar yukarıda kalabileceğini verir. Sprinkler kirişe 0,3 m'den yakınsa deflektör kiriş alt kenarının üstünde olamaz; 0,9 m'de en fazla 240 mm, 1,5 m'de en fazla 450 mm, 1,8 m'de en fazla 600 mm yukarıda olabilir.
