Sprinkler Engel Kuralları: NFPA 13 Engel (Obstruction) Tabloları

Sprinkler tasarımının en çok yanlış anlaşılan konularından biri, sprinklerin püskürtme desenini kesen nesnelere karşı NFPA 13'ün koyduğu kurallar. Havalandırma kanalı, yapısal kiriş, aydınlatma armatürü, kolon; hepsi tavanda yer kaplar ve sprinklerin püskürttüğü suyun yangın bölgesine yayılmasını bozar. NFPA 13'ün engel tabloları, bu engellerin ne kadarının tolere edilebileceğini sayılarla tanımlar. Bu yazı deflektör hizasındaki ve altındaki engellerin kurallarını (NFPA 13-2025, 10.2.8), MEP koordinasyonunu ve tipik tasarım hatalarını ele alır.

Engel Nedir, Neden Önemli?

Standart sarkık sprinkler açıldığında deflektör suyu belirli bir açıyla kırarak aşağıya ve yanlara yayar. Amaç basit: sprinklerin koruma alanına (orta tehlikede en fazla 12 m², sprinklerler arası en fazla 4,6 m) suyu eşit dağıtmak. Ama deflektörün hemen yanında veya altında bir engel varsa bu desen bozulur ve su, düşmesi gereken noktaya ulaşmaz. Engel büyüdükçe altında kuru gölge denilen, suyun hiç inmediği bir alan oluşur; yangında en kritik noktada sistem yetersiz kalır.

NFPA 13'te Engel Kategorileri

NFPA 13-2025 standart sarkık ve dik sprinkler için engelleri üç başlıkta ele alır:

• Deflektör hizasında veya üstünde olup püskürtme deseninin gelişmesini engelleyenler (10.2.8.2): kiriş, kanal gibi üst yüzü deflektör seviyesinde ya da üstünde olan engeller; "kiriş kuralı" tablosu (Tablo 10.2.8.2(a)/(b)) uygulanır.
• Deflektörün en fazla 450 mm altında olup deseni engelleyenler (10.2.8.3): boru, kolon, armatür gibi engeller; "üç kat kuralı" uygulanır.
• Suyun korunan alana ulaşmasını engelleyenler (10.2.8.4): deflektörün 450 mm'den daha aşağısında suyu yatay düzlemde kesen engeller; 9.5.5.3'e göre değerlendirilir.

İlk iki grup mühendisin tasarım masasında çözülecek bir iştir; üçüncüsü ise hem tasarımda hem de montaj sırasında sahada gözle kontrol edilmelidir.

Kiriş Kuralı (Tablo 10.2.8.2)

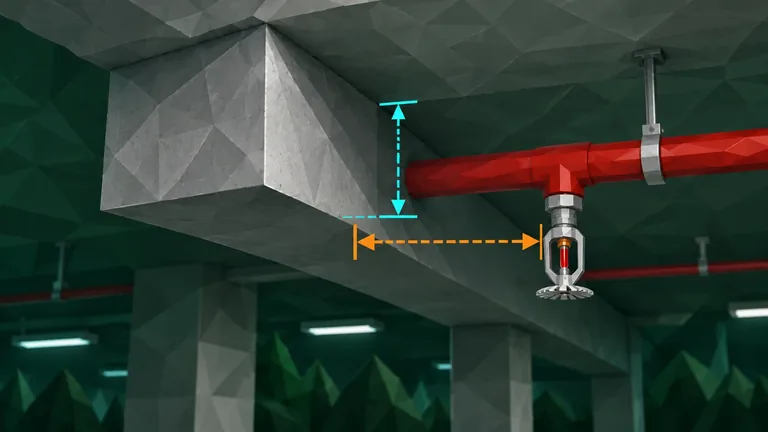

Üst yüzü deflektör hizasında veya üstünde olan bir engel için iki ölçü tanımlanır: sprinklerden engelin kenarına yatay mesafe A ve engelin alt yüzünün deflektörün altına ne kadar indiği B. Tablo, her A değeri için izin verilen en büyük B'yi verir. Engel sprinklere ne kadar yakınsa deflektör hizasına o kadar yakın kalmak zorundadır; A 300 mm'den küçükse B sıfır olmalıdır, yani engel deflektörün altına hiç inemez.

Örnek: Deflektörden 60 cm yatay mesafede bir kanal geçiyor. Tablo 10.2.8.2(b)'ye göre A ≥ 600 mm için B ≤ 140 mm. Yani kanalın alt yüzü deflektörün 14 cm'den fazla altına inmemeli; aksi halde su deseninin bir kısmı kanala çarpar ve arkasında kuru gölge oluşur.

Üç Kat Kuralı (Deflektör Altındaki Engeller)

Deflektörün altında kalan ve deseni engelleyen boru, kolon, armatür gibi engellerde sprinkler, engelin en büyük boyutunun en az üç katı kadar uzağa konur; gereken açıklık en fazla 600 mm'dir, kolon gibi düşey engellerde bu üst sınır uygulanmaz (NFPA 13-2025, 10.2.8.3.1.4). Düşük ve orta tehlikede bu kural için yalnız yapısal elemanlar dikkate alınır (10.2.8.3.1.5).

Yan Duvar Sprinklerde Durum

Standart yan duvar (sidewall) sprinklerde de deflektör altındaki engeller için aynı üç kat kuralı geçerlidir (NFPA 13-2025, 10.3.6.2.1.3). Deflektör hizasındaki veya üstündeki engeller için ise yan duvar sprinklere özgü Tablo 10.3.6.1.3(a)/(b) kullanılır. "Dört kat kuralı" standart yan duvar sprinkler için değil, genişletilmiş kapsamalı (extended coverage) sprinklerler için geçerlidir (Bölüm 11). Otel koridorlarında ve dar mekanik odalarda bu ayrım önemlidir.

Yapısal Kirişlerin Altında Sprinkler Yerleşimi

Betonarme ya da çelik kirişli tavanlarda her kirişin iki yanına ayrı sprinkler koymak ne pratiktir ne de ekonomik. NFPA 13 bu konuyu kiriş kuralı tablosuyla çözüyor: kirişin deflektör hizasının altına indiği mesafeye (B) göre sprinklerin kiriş yüzünden en az ne kadar uzakta kalması gerektiğini (A) tanımlıyor. Aşağıdaki değerler NFPA 13-2025 Tablo 10.2.8.2(b)'den alınmıştır:

Kirişin deflektör altına indiği mesafe (B)	Sprinklerin kirişe en küçük yatay mesafesi (A)
0 (deflektör hizasında)	0
65 mm'ye kadar	30 cm
90 mm'ye kadar	45 cm
140 mm'ye kadar	60 cm
190 mm'ye kadar	75 cm
240 mm'ye kadar	90 cm
300 mm'ye kadar	110 cm
350 mm'ye kadar	120 cm
420 mm'ye kadar	140 cm
450 mm'ye kadar	150 cm
510 mm'ye kadar	170 cm
600 mm'ye kadar	180 cm
750 mm'ye kadar	200 cm
875 mm'ye kadar	210 cm

Örneğin deflektör hizasının 300 mm altına inen bir kiriş, sprinklerden en az 110 cm uzakta olmalı. Daha yakına konduğunda kiriş su deseninin önüne girer ve arka tarafta kuru gölge yaratır. Genişliği 1,2 m'yi aşmayan engellerde, engelin ortasından sprinklere olan mesafe sprinkler aralığının yarısını geçmemek kaydıyla sprinkleri engelin iki yanına yerleştirmek de mümkündür (10.2.8.2(2)).

Kanal Altı Sprinkler

Genişliği 1,2 m'yi (4 ft) aşan sabit engellerin, örneğin geniş havalandırma kanallarının altına ayrıca sprinkler konur (NFPA 13-2025, 10.2.8.2(6); 9.5.5.3.2). Bu ek sprinkler hızlı tepkili ve nominal olağan sıcaklık sınıfında olur; Bölüm 19.5 koşulları sağlanmadıkça K-faktörü, yönü ve kapsama tipi tavan sprinkleriyle aynı olmalıdır (9.5.5.3.3.1, 9.5.5.3.3.2). 1,2 m'den dar kanallarda ise Tablo 10.2.8.2'deki A/B koşulları sağlanıyorsa altına sprinkler gerekmez (10.2.8.2(7)); ölçüp doğrulamak kaydıyla.

MEP Koordinasyonu ve Tavan Boşluğu

Tipik bir engel sorunu, mimar ile MEP ekibinin aynı anda tavandan yer kapmasıdır. HVAC kanalı, aydınlatma, sprinkler branşman hattı ve yapısal kiriş üst üste geldiğinde 50 cm'lik asma tavan boşluğu hemen dolar; engel tablosu için düşey pay kalmaz. Çözümü tek: tasarım aşamasında BIM koordinasyonu (Revit, Archicad) yapıp çakışmaları şantiyede kazma vurulmadan önce masada çözmek.

SprinkCalc — Üç Standartta Yangın Sprinkler Tasarımı

SprinkCalc; NFPA 13, FM Global ve BS EN 12845 için tehlike sınıflandırması, tasarım yoğunluğu ve alanı, K-faktör seçimi, su talebi ve hidrolik hesapları tek iOS uygulamasında toplar ve profesyonel PDF rapor üretir.

SprinkCalc'i App Store'dan indir

MEP Calc — 110+ Mühendislik Hesap Modülü

Sprinkler, yangın pompası ve FM-200 gazlı söndürme dahil 21 yangın hesabının yanı sıra ısıtma, soğutma, HVAC, sıhhi tesisat, buhar ve doğalgaz için 110+ modül sunan MEP Calc iOS uygulamasını App Store'dan indirebilirsiniz. Tüm mekanik tesisat hesaplarınız tek uygulamada.

MEP Calc'i App Store'dan indir

Sık Yapılan 4 Hata

1. Asma tavan bittikten sonra sprinkler eklemek: Yerleşim tamamlandıktan sonra engeller genellikle gözden kaçıyor; bu işi tasarım masasında çözmek gerek.
2. LED paneli engel saymamak: Modern LED paneller 8–10 cm derinlikte görünüyor; alt yüzü deflektörün altına inen ve sprinklere yakın yerleştirilen bir panel, kiriş kuralı tablosunu (Tablo 10.2.8.2) rahatlıkla ihlal ediyor.
3. Kanal altı sprinkleri unutmak: 1,2 m'yi aşan HVAC kanallarının altında kuru gölge oluşur; ek sprinkler zorunludur (9.5.5.3.2.1).
4. Izgara platformları unutmak: 1,2 m'den (4 ft) geniş sabit engellere ızgara (open grate) döşemeler de girer; bunların altına da ek sprinkler gerekir (9.5.5.3.2.1).

Sonuç

Engel kuralları, sprinkler tasarımında çoğu zaman üstünkörü geçilen bir konu. Tabloyu hazmetmiş bir mühendis MEP tavan projesiyle eş zamanlı çalışır ve kuru gölge riskini tasarım masasında ortadan kaldırır. NFPA 13'ün bu kuralları ilk bakışta teknik ayrıntı gibi görünebilir, ama yangın çıktığında hangi bölgenin ıslanmayacağını doğrudan belirleyen şey bu satırlardır.
